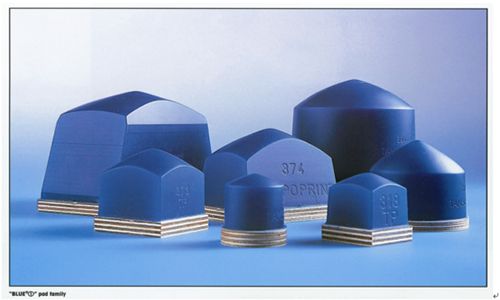

帯電防止「ブルーワン」タンポ発売
技術の蓄積から生まれた商品が、印刷の省力化、コスト効率を実現
プラスチック製品に静電気を帯びそれが印刷不良の原因となる事は良く知られるところです。
対策として印刷前に製品より除電する作業などが行われております。タンポ社ではタンポ転写体に帯電防止機能を持たせる事でこれらの問題改善を図りました。
| 価 格 | １．品質Ⅰ、Ⅱと同価格 |
|---|---|
| 硬 度 | １．ショアー 約 １ （取付けベース塗装色 ：ブルー） ２．ショアー 約 ３ （取付けベース塗装色 ：レッド） ３．ショアー 約 ６ （取付けベース塗装色 ：グリーン） ４．ショアー 約１２ （取付けベース塗装色 ：ホワイト） ５．ショアー 約１８ （取付けベース塗装色 ：ブラック） |
タンポ印刷機
タンポ印刷機 ＴＡＭＰＯＰＲＩＮＴ ＡＧ
タンポプリント社はドイツにあるタンポ印刷のメーカーでタンポ印刷と言う工法を発明した元祖の会社です。タンポ印刷に永く関わり、豊富な知識と経験を持ち様々なワークやデザインに対してタンポ印刷を行なう為、印刷装置の豊富なラインアップが特徴的です。
カップ・システム
Sealed ink cup 60E/90E/130E
インキ密閉型印刷機。エアー駆動方式。シンプルで、必要最低限の機能を搭載。
| 機種 | SIC60E | SIC90E | SIC130E |
|---|---|---|---|
| 最大印刷面積 | φ53mm (ｲﾝｷｶｯﾌﾟ直径φ60mm) |
φ80mm (ｲﾝｷｶｯﾌﾟ直径φ90mm) |
φ120mm (ｲﾝｷｶｯﾌﾟ直径φ130mm) |
| 版ｻｲｽﾞ | 70×140mm | 100×215mm | 150×300mm |
| 印刷ｽﾋﾟｰﾄﾞ | MAX 1500ｼｮｯﾄ/h | MAX 1400ｼｮｯﾄ/h | MAX 1250ｼｮｯﾄ/h |
| 最大印刷圧力 | 450N ≒ 約45kg | 750N ≒ 約75kg | 1800N ≒ 約180kg |
| ﾀﾝﾎﾟ上下ｽﾄﾛｰｸ(製品側) | 15mm-80mm | 30mm-100mm | 25mm-120mm |
| ﾀﾝﾎﾟ上下ｽﾄﾛｰｸ(版側) | 15mm-50mm | 30mm-50mm | 25mm-80mm |
| 駆動源 | 電気制御ｴｱ駆動 圧縮ｴｱｰ:6bar ｴｱｰ消費:2.0NL/ｻｲｸﾙ |
電気制御ｴｱ駆動 圧縮ｴｱｰ:6bar ｴｱｰ消費:2.7NL/ｻｲｸﾙ |
電気制御ｴｱ駆動 圧縮ｴｱｰ:6bar ｴｱｰ消費:6.0NL/ｻｲｸﾙ |
| 制御 | PLC | PLC | PLC |
| 外寸 | W342xL665xH480㎜ | W372xL810xH640㎜ | W436xL1042xH794㎜ |
| 重量 | 約42kg | 約76kg | 約134kg |

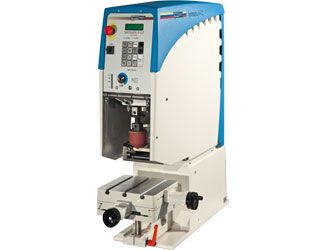

Hermetic 6-12/9-12 universal
インキ密閉型印刷機、モーターカム駆動方式、電気制御。 機械本体の治具固定用ＸＹテーブル標準装備。
| 機種 | 6-12 universal | 9-12 universal |
|---|---|---|
| 最大印刷面積 | φ53mm(インキカップ直径φ60mm) | φ80mm(インキカップ直径φ90mm) |
| 版ｻｲｽﾞ | 70×140mm | 100×215mm |
| 印刷ｽﾋﾟｰﾄﾞ | MAX 1300-4100ｼｮｯﾄ/h | MAX 1100-3600ｼｮｯﾄ/h |
| 最大印刷圧力 | 300N ≒ 約30kg | 1100N ≒ 約110kg |
| ﾀﾝﾎﾟ上下ｽﾄﾛｰｸ(製品側) | 80-110mm | 110-150mm |
| ﾀﾝﾎﾟ上下ｽﾄﾛｰｸ(版側) | 32mm | 40mm |
| 駆動源 | 電気制御カム駆動 | 電気制御カム駆動 |
| 制御 | PLC | PLC |
| 外寸 | W400xL840xH1530mm(TT) | W600xL1000xH1720mm(TT) |
| 重量 | 92kg | 201kg |
Concentra 60/90
4つのタンポ転写体が同時に回転、段取り変えなしで同じ製品位置に多色刷り可能。
| 機種 | Concentra 60-4 | Concentra 90-6 |
|---|---|---|
| 最大印刷面積 | φ53㎜(インキカップ直径φ60㎜) | φ80㎜(インキカップ直径φ90mm) |
| 版ｻｲｽﾞ | 70×140mm | 100×215mm |
| 印刷スピード：１色印刷 ：２色印刷 ：３～４色印刷 ：５～６色印刷 |
MAX 1600ｼｮｯﾄ/h MAX 900ｼｮｯﾄ/h MAX 800ｼｮｯﾄ/h - |
MAX 1600ｼｮｯﾄ/h MAX 600ｼｮｯﾄ/h MAX 550ｼｮｯﾄ/h MAX 500ｼｮｯﾄ/h |
| 最大印刷圧力 | 750N ≒ 約75kg | 1150N ≒ 約115kg |
| ﾀﾝﾎﾟ上下ｽﾄﾛｰｸ(製品側) | 10-140mm | 10-140mm |
| ﾀﾝﾎﾟ上下ｽﾄﾛｰｸ(版側) | 10-100mm | 10-100mm |
| 駆動源 | 電気制御カム駆動 | 電気制御カム駆動 |
| 制御 | PLC | PLC |
| 外寸 | W1240xL1060xH1715mm(TT) | W1240xL1060xH1715mm(TT) |
| 重量 | 832kg | 930kg |
TSQ60
インキカップが版上を横方向にスライド。カップシステムによる長い製品への印刷が可能。
| 機種 | TSQ 60 transverse doctor blade |
|---|---|
| 最大印刷面積 | φ50mm(インキカップ直径φ60mm) |
| 版ｻｲｽﾞ | 70×350mm / 510 / 710mm |
| 印刷スピード | MAX 200-1100ｼｮｯﾄ/ｈ |
| 最大印刷圧力 | 2500N ≒ 約250kg |
| ﾀﾝﾎﾟ上下ｽﾄﾛｰｸ(製品側) | 20-100mm |
| ﾀﾝﾎﾟ上下ｽﾄﾛｰｸ(版側) | 20-100mm |
| 駆動源 | 電気制御ｴｱ駆動 圧縮ｴｱｰ:6bar ｴｱｰ消費:18NL |
| 制御 | PLC |
| 外寸 | W960xL1100xH1550mm(TT) |
| 重量 | 242kg |
Hybrid90-2
レーザー製版とタンポ印刷機が一体となり画像データより版を作成。
| 機種 | Hybrid 90-2 | 搭載レーザ | |
|---|---|---|---|
| 最大印刷面積 | φ80mm (ｲﾝｷｶｯﾌﾟ直径φ90mm×2式) |
機種 | SK60 Laser Source |
| 版ｻｲｽﾞ | L2800mm × W120mm | Laser sourse | Yb fiber laser 1064nm |
| 印刷ｽﾋﾟｰﾄﾞ | MAX 1200ｼｮｯﾄ/h | 冷却方式 | 空冷 |
| 最大印刷圧力 | 1170N ≒ 約117kg | 出力 | 5W/CW |
| ﾀﾝﾎﾟ上下ｽﾄﾛｰｸ(製品側) | 10mm-160mm | ﾚﾝｽﾞ | fθ160㎜ |
| ﾀﾝﾎﾟ上下ｽﾄﾛｰｸ(版側) | 10mm-70mm | 最大ﾏｰｷﾝｸﾞｴﾘｱ | 120㎜×120㎜ |
| 駆動源 | 電気制御カム駆動 | ||
| 制御 | PLC | ||
| 外寸 | W1034xL1415xH1925㎜(TS) | ||
| 重量 | 約530kg | ||
V-60/90 DUO
左と右側に分かれた２つのインキカップ・タンポ転写体がV字型に交互する動きをし、１個の製品上に２色印刷を連続で行います。クリーニングテープユニット標準装備。
| 機種 | V-60/60 Duo | V-90/90 Duo |
|---|---|---|
| 最大印刷面積 | φ53mm(インキカップ直径φ60mm) | φ80mm(インキカップ直径φ90mm) |
| 版ｻｲｽﾞ | 70×140mm | 100×215mm |
| 印刷ｽﾋﾟｰﾄﾞ | MAX 1300ｼｮｯﾄ/h | MAX 1200ｼｮｯﾄ/h |
| 最大印刷圧力 | 1170N ≒ 約117kg | 1170N ≒ 約117kg |
| ﾀﾝﾎﾟ上下ｽﾄﾛｰｸ(製品側) | 10-160mm | 10-160mm |
| ﾀﾝﾎﾟ上下ｽﾄﾛｰｸ(版側) | 10-130mm | 10-130mm |
| 駆動源 | 電気制御エア駆動 | 電気制御エア駆動 |
| 制御 | PLC | PLC |
| 外寸 | W733xL820xH1550mm(TT) | W733xL820xH1550mm(TT) |
| 重量 | 280kg | 280kg |
製造元： タンポプリント社（ドイツ）
コロナ放電処理機
コロナ放電処理機 ＴＡＮＴＥＣ
タンテック社はデンマークの表面処理メーカーです。タンテック社は特に放電を飛ばす技術が優れており、３Ｄ形状（成型品等）に対してのコロナ処理を得意としています。
また、処理対象物はプラスチックだけではなく、金属や導電性を含む製品に対してもコロナ処理を施すことが可能です。
Tantec社 表面処理機 商品ラインナップ
●コロナ放電処理機
高周波放電処理機 … RotoTEC
低周波放電処理機 … SpotTEC
●プラズマ処理
真空プラズマ処理機 … VacuTEC
大気圧プラズマ処理機 … PlasmaTEC
表面処理の目的
■今までこのようなことはありませんか？？
○印刷や塗装後に剥がれてしまう！！
○接着物の接着強度が足りない！！
○コーディングのムラを無くしたい！！
○コーディング時のハジキを無くしたい！！
etc…
弊社の表面処理機はこのような問題を解決できる力があり、多くの実績があります。
■主な用途
－表面改質
・印刷、塗装前処理
・接着前処理
－洗浄
・塗装前洗浄
（パーティクル、有機物）
・蒸着前洗浄
・除電
■主な材質
－樹脂
・PP,PE,PET,ABS,PTFE,PC,PS,PMMA,PA,POM,PBT 他材質
－金属全般
レーザマーカー
レーザマーカー Ｅｌｅｃｔｒｏｘ
エレクトロクス社は、１９７０年代初期から３０年以上に渡り、材料加工用のレーザ機を製造販売しているイギリスのメーカーです。先進的なデザインとシステムの使い易さは、国内メーカーと一線を画します。エレクトロクス社よりリリースされた最新の機械を中心にレーザの紹介をします。
レーザとは？
レーザは『LASER』と書きます。
その語源は“誘導放出による光の増幅”という意味の英語の頭文字から来ています。
『Light Amplification by Stimulated Emission of Radiation』＝LASER
レーザマーカは、その指向性（直進性）に優れたレーザ光を利用して非接触で金属や樹脂の表面に熱加工で文字や記号、ロゴなどをマーキングします。
・消えないマーキングをしたい。
・微細なロゴマークをマーキングしたい。
・溶剤やインキを使用したくない。
この様なニーズにお答えします。
New モデルレーザマーカー “RaptorⅡ”～ラプター～
RaptorⅡ
Laser marking systems Powered by EF Technology G2 control unit version
非常に高いビーム品質を持ち安定性も抜群
20kWの高ピークパワー
0.1～250kHzの周波数帯域
25nsの短いパルス幅
25umのスポット径（163mmレンズ装着時）
コンパクトサイズ、空冷
単相電源
ビットマップ画像、2次元コードも入出力可能
ダイオード交換可能
既存生産ラインに直結可能。ワークステーション付きでも対応可能
省力化/自動化機器
自動化・省力化
表面処理技術部ではお客様のニーズに応じて、様々な省力化・自動化の装置を製作しております。弊社取扱い商品から、ユーザー様ご指定の装置に対しても使い勝手の良いシステムをご提案させて頂きます。
レーザマーカー付帯設備
画面は仕様に合わせカスタマイズ可能です。
半自動2分割INDEX装置に、レーザマーカーと画像検査装置を搭載。
レーザマーキング後に加工位置を測定。マーキング、検査がターンテーブル装置１台で行えます。
異品種混入検査システム
トレーに箱詰めされた製品に、異品種が混入されていないか検査します。
マーキングパターン、製品形状、キャビ番号を検査して異品種混入出荷を防止します。
